成都市智慧多功能燈桿設計、施工重點注意事項-基礎

基礎

（一）按設計單位平面布置圖確定基礎位置時，如遇障礙，可沿桿體排列軸線在左右2m內調整；在左右2m~5m內調整時，相鄰左右2柱桿體間距原則上應做相應調整，使間距均勻；在左右5m~10m內調整時，相鄰左右5柱桿體間距原則上應做相應調整，使間距均勻；超過10m調整應報請設計單位確認。

（二）智慧燈桿在人行道和綠化帶內時宜設置在基礎中心距離路緣石外沿1m的位置，桿體在分隔帶內時宜位于分隔帶中間。

（三）常規智慧燈桿檢修門下沿距桿體法蘭800mm，基礎法蘭距鋪裝后的地面下沉300mm；基礎位于人行道時，地面為鋪裝后的人行道表面；基礎位于分隔綠帶時，地面為景觀專業確定的土面。如圖1所示。

（四）設置在橋梁擋墻上的智慧燈桿檢修門下沿距桿體法蘭300mm。

（五）基礎預埋管不少于4根Φ50、2根Φ80碳素波紋管或鋼絲軟管，彎曲半徑應滿足電纜彎曲半徑要求，不得出現折角現象。

（六）基礎預埋管內應預留8#鍍鋅鐵絲。

（七）基礎預埋管應從基礎中心穿出，并應超過基礎平面30mm~50mm。

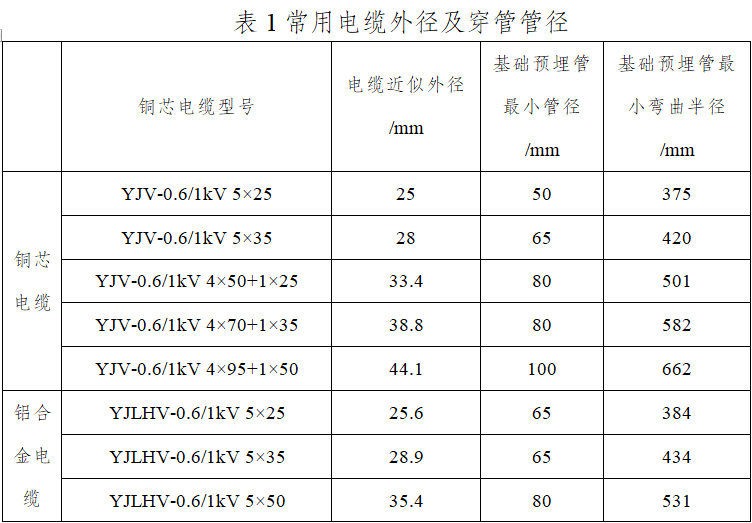

（八）直線段保護管內徑不應小于電纜外徑的1.5倍，有彎曲時不應小于2倍，常用電纜外徑及穿管管徑見表1。

（九）基礎開挖后應夯實坑底。若位于膨脹土地區，應采取鋪設土工布等措施。

（十）穿電纜之前基礎預埋管兩端應用膠帶（封口膠）包封，避免混凝土等異物進入堵塞預埋管。

（十一）澆筑基礎前，應排除坑內積水，并應保證基礎坑內無碎土、石、磚及其他雜物。

（十二）基礎澆筑完畢燈桿安裝之前，除外露地腳螺栓及螺母使用膠布包裹外，還應采用木質框架或PVC錐形桶對外露地腳螺栓進行覆蓋保護，并設置警示標志，防止綠化回填掩埋基礎。

（十三）桿體緊固校正后，將接地導體與桿體法蘭盤焊接或螺栓連接，如智慧燈桿安裝在人行道上，須用混凝土包封法蘭、螺栓，表面鋪裝與基礎周邊一致；如桿體安裝在非機隔離帶（主輔隔離帶）上，可考慮使用混凝土或其他防銹措施包封法蘭、螺栓。
